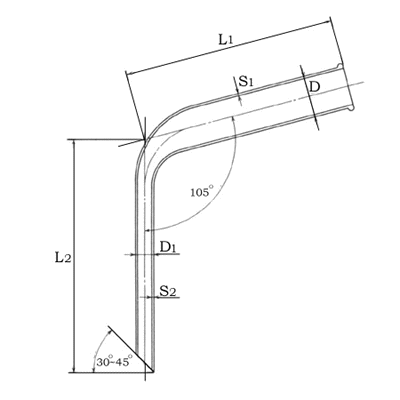

アダプター
単位:mm
呼び寸法
18
25
30
頭部
外径 (D)
18±0.6
25±0.6
30±0.7
長さ (L1)
90±2
90±2
100±2
厚さ (S1)
1.6±0.2
2.0±0.2
2.0±0.2
脚部
外径 (D1)
8±0.5
9±.0.5
10±0.5
長さ (L2)
100±2
100±2
100±2
厚さ (S2)
1.6±0.2
1.6±0.2
1.6±0.2
備考:
アダプターの呼び方は、名称及び寸法による。
例;アダプター18mm
