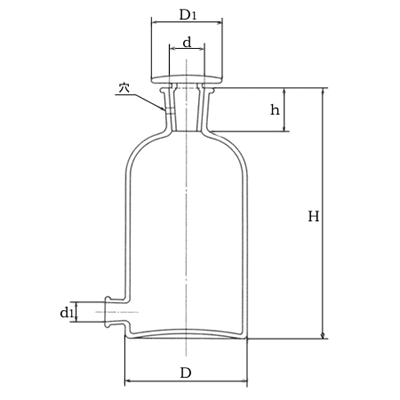

下口共栓瓶 |
単位 mm |
呼び容量(ml) |
1000 |
2000 |
3000 |
5000 |
10000 |
胴外径(D) |
100±3 |
125±5 |
140±5 |
165±5 |
210±5 |
高さ(H) |
200±15 |
255±15 |
290±15 |
340±15 |
440±20 |
上口内径(d) |
29.2±3 |
34.5±3 |
34.5±3 |
40±3 |
50±3 |
下口内径
(d1) |
19.7±2 |
19.7±2 |
24±2 |
24±2 |
29.2±3 |
首長さ(h) |
23±2 |
30±3 |
35±3 |
50±5 |
50±5 |
栓の笠径(D1) |
55±3 |
70±5 |
70±5 |
75±5 |
85±5 |
質量(g) |
540 |
1100 |
1400 |
2000 |
3300 |
備考: |
@ |
容量は肩部までとし、底は内部にわん曲させる。 |
|
B |
栓のテーパーは、1/10を標準とし、 |
|
|
中空で下部を開放し、瓶首栓に相通ずる穴を付ける。 |
|
B |
下口共栓瓶の呼び方は、名称及び容量による。 |
|
|
例; 下口共栓瓶 2000ml |
|
|
|
