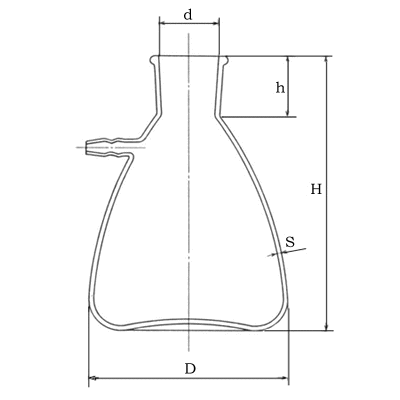

吸引ろ過瓶 |
単位 mm |
呼び容量(ml) |
100 |
200 |
300 |
500 |
1000 |
2000 |
3000 |
5000 |
10000 |
最大外径(D) |
72±5 |
84±5 |
100±5 |
110±5 |
140±10 |
170±10 |
200±15 |
240±15 |
300±15 |
高さ(H) |
100±10 |
115±10 |
135±10 |
160±15 |
195±15 |
240±15 |
280±20 |
340±20 |
420±20 |
口部内径(d) |
25±2 |
25±2 |
25±3 |
30±3 |
35±4 |
40±5 |
45±5 |
50±5 |
60±5 |
首高さ(h) |
25±2 |
25±2 |
30±3 |
34±3 |
36±4 |
40±5 |
45±5 |
50±5 |
60±5 |
厚さ(S) |
3以上 |
3以上 |
3以上 |
3以上 |
3以上 |
3以上 |
4以上 |
4以上 |
5以上 |
質量(g) |
160 |
215 |
285 |
430 |
650 |
1500 |
2300 |
3200 |
5100 |
備考: |
@ |
容量は全長Hの約3/5までの位置とする。 |
|
A |
減圧に耐える適当な肉厚とする。 |
|
B |
底は、わずかにわん曲させる。 |
|
C |
底面の径は、最大外径Dの約4/5とする。 |
|
D |
上端周辺の形状及び寸法は規定しない。 |
|
E |
吸引ろ過瓶の呼び方は、名称及び呼び容量による。 |
|
|
例; 吸引ろ過瓶 500ml |
|
|
|
