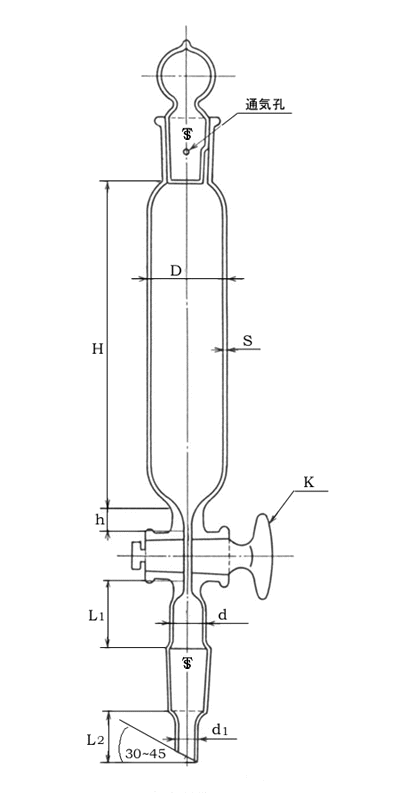

共通すり合わせ円筒形滴下ロート（Ａ）

単位　ｍｍ

呼び容量　（ｍｌ）

50

100

200

300

500

胴

外径（Ｄ）

32±0.8

40±0.7

48±1

55±1

65±1.2

長さ（Ｈ）

115±2

135±2

180±2

230±2

245±2

肉厚（Ｓ）

1.8±0.2

2±0.2

2±0.2

2.4±.03

2.4±0.3

長さ（ｈ）

10

10

10

10

10

脚

長さ（Ｌ1）

30±2

30±2

35±2

40±2

40±2

長さ（Ｌ2）

30±2

30±2

30±2

30±2

30±2

外径（ｄ）

15±0.4

15±0.4

20±0.6

25±0.6

25±0.6

外径（ｄ1）

10±0.4

10±0.4

10±0.4

13±0.4

13±0.4

栓すり合せ（）

19/26

19/26

24/29

29/26

29/26

下部すり合せ（）

19/38

19/38

19/38

19/38

19/38

コック（Ｋ）

Ｋ-16

Ｋ-16

Ｋ-16

Ｋ-16

Ｋ-17

備考：	①	栓の共通すり合わせは、原則として表中のものを使用
		するが、近似の規格寸法のものを使用してもよい。
	②	栓の摘み形状及び寸法は、規定しない。
	③	口には、約3ｍｍの通気孔をあける。
	④	栓は中空とし、通気用の溝を設け、
		溝方向を的確に指示する表示をしなければならない。
	⑤	コックの大きさは、別図（一方コック）の呼び記号とする。
	⑥	共通すり合わせ円筒形滴下ロートの呼び方は、
		名称及び呼び容量及び共通すり合わせ記号による。
		例；　共通すり合わせ円筒形滴下ロート　100ｍｌ　19/38　(A)
