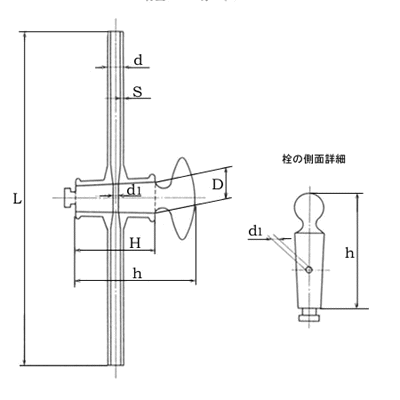

一方コック |
単位 mm |
呼び記号 |
K-11 |
K-13 |
K-16 |
K-17 |
K-19 |
K-22 |
K-27 |
接続管 |
外径(d) |
6±0.3 |
8±0.4 |
9±0.5 |
10±0.5 |
12±0.5 |
15±0.6 |
16±0.6 |
長さ(L) |
240 |
240 |
240 |
240 |
240 |
280 |
280 |
厚さ(S) |
1.2±0.2 |
1.2±0.2 |
1.6±0.2 |
1.6±0.2 |
1.6±0.2 |
1.6±0.2 |
1.6±0.2 |
栓 |
穴径(d1) |
2±0.2 |
2.5±0.2 |
3±0.2 |
4±0.3 |
5±0.3 |
7±0.3 |
8±0.3 |
径(D) |
11.5 |
13.5 |
16.0 |
17.5 |
19.0 |
22.0 |
27.0 |
長さ(H) |
30±1 |
35±1 |
39±1 |
42±1 |
45±1 |
50±1 |
56±1 |
長さ(h) |
45 |
50 |
57 |
61 |
62 |
70 |
80 |
備考: |
@ |
栓は中空又は、中実とする。 |
|
|
ただし、穴径6mm以上のものは原則的に中空とする。 |
|
A |
中空栓の厚さは、栓の穴径4mm以下のものは約2mm、 |
|
|
穴径6mm以上のものは約2.5mmとする。 |
|
B |
栓のすり合わせは、十分な気密でなければならない。 |
|
C |
栓のテーパーは、1/10とする。 |
|
D |
栓の握り部の長さは、線の長さHと約同じ寸法とする。 |
|
E |
一方コックの呼び方は、名称及び呼び記号による。 |
|
|
例; 一方コック K-16 |
|
|
|
