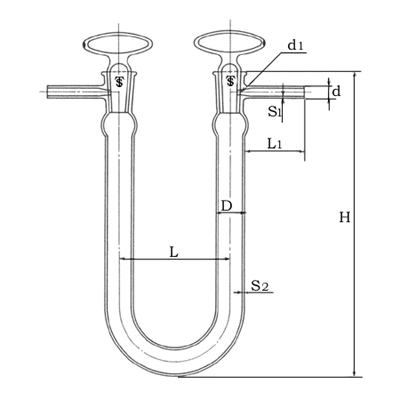

共通すり合わせU字管 |
単位 mm |
呼び寸法 |
12 |
15 |
18 |
すり合わせ (@) |
@12/18 |
@15/25 |
@15/25 |
管外径 (D) |
12±0.4 |
15±0.4 |
18±0.5 |
高さ (H) |
120±3 |
150±4 |
180±4 |
厚さ (S2) |
1.2±0.1 |
1.6±0.2 |
1.6±0.2 |
幅 (L) |
45±3 |
50±3 |
60±4 |
側管 |
長さ(L1) |
25±2 |
30±2 |
30±2 |
外径(d) |
6±0.3 |
7±0.3 |
7±0.3 |
厚さ(S1) |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
穴径 (d1) |
2±0.2 |
3±0.2 |
3±0.2 |
備考: |
@ |
栓のすり合わせは、機密でなければならない。 |
|
A |
左右の栓を回したときに触れ合ってはいけない。 |
|
|
又、穴の方向を指示する的確な表示をする。 |
|
B |
栓は中空で下部を開放し、側管に通ずる穴をあける。 |
|
C |
共通すり合わせ記号@は、砂目又は焼付けを施す。 |
|
D |
共通すり合わせU字管の呼び方は、 |
|
|
呼び寸法及び共通すり合わせ記号による。 |
|
|
例; 共通すり合わせU字管 12mm @12/18 |
|
|
|
