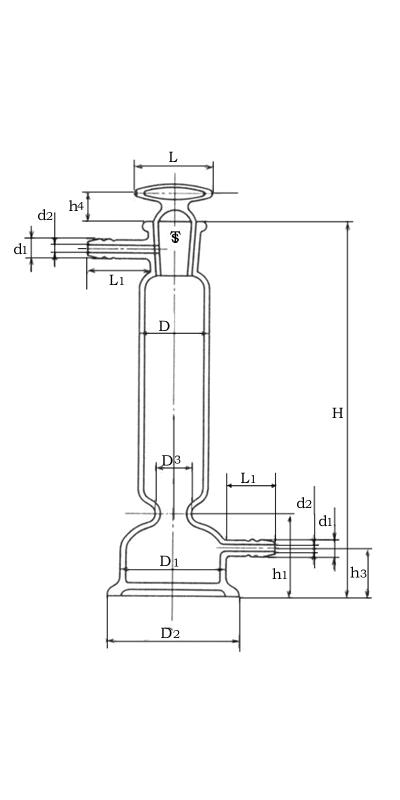

| 共通すり合わせガス乾燥塔 |
| 単位 ｍｍ |
| 呼び寸法 |
250 |
300 |
350 |
| 高さ （Ｈ） |
250±5 |
300±5 |
350±5 |
| 下部高さ （ｈ1） |
70±2 |
80±2 |
90±2 |
| 上部外径（Ｄ） |
40±1 |
50±1 |
60±1 |
| 下部外径（Ｄ1） |
55±2 |
70±2 |
90±2 |
| しぼり外径（Ｄ3） |
26±1 |
30±1 |
35±1 |
| 台径 （Ｄ2） |
80±3 |
95±3 |
115±3 |
側管
（ゴム止） |
長さ（Ｌ1） |
30±2 |
30±2 |
35±2 |
| 外径（ｄ1） |
8±0.5 |
10±0.5 |
10±0.5 |
| 内径（ｄ2） |
5±0.5 |
7±0.5 |
7±0.5 |
| 下部高さ（ｈ3） |
45±2 |
50±2 |
60±2 |
| 栓 |
長さ（Ｌ） |
30±2 |
30±2 |
35±2 |
| 高さ（ｈ4） |
18±1 |
20±1 |
24±1 |
| すり合わせ（@） |
@29/42 |
@34/45 |
@40/50 |
| 備考： |
@ |
共通すり合わせは、原則として表中のものを使用するが |
|
|
近似の規格寸法のものを使用してもよい。 |
|
A |
共通すり合わせ記号@は、砂目又は焼付けを施す。 |
|
B |
栓のすり合わせは、気密でなければならない。 |
|
C |
栓は、中空で下部を開放し、側管に通ずる小穴をあける。 |
|
D |
栓は、穴の方向を指示する適当な表示をしなければならない。 |
|
E |
胴径及び台部の肉厚はそれぞれ約3ｍｍとする。 |
|
F |
共通すり合わせガス乾燥塔の呼び方は、 |
|
|
名称及び呼び寸法及びすり合わせ記号による。 |
|
|
例； 共通すり合わせガス乾燥塔 250ｍｍ @29/42 |
|
|
|
