ジョイント |
単位mm |
。 |
長 形 |
中 形 |
短 形 |
すり(@) |
径 (D) |
径 (d) |
長さ(L) |
すり(@) |
径 (D) |
径 (d) |
長さ(L) |
すり(@) |
径 (D) |
径 (d) |
長さ(L) |
@5 |
@5/20 |
5.0 |
3.0 |
20±1 |
@5/12 |
5.0 |
3.8 |
12±1 |
. |
. |
. |
. |
@7 |
@7/25 |
7.0 |
5.0 |
25±1 |
@7/15 |
7.5 |
6.0 |
15±1 |
. |
. |
. |
. |
@10 |
@10/30 |
10.0 |
7.0 |
30±1 |
@10/18 |
10.0 |
8.2 |
18±1 |
@10/10 |
10.0 |
9.0 |
10±1 |
@12 |
@12/30 |
12.0 |
9.0 |
30±1 |
@12/18 |
12.0 |
10.2 |
18±1 |
@12/10 |
12.0 |
11.0 |
10±1 |
@12/21 |
12.5 |
10.4 |
21±1 |
@14 |
@14/35 |
14.5 |
11.0 |
35±1 |
@14/20 |
14.5 |
12.5 |
20±1 |
@14/10 |
14.5 |
13.5 |
10±1 |
@14/23 |
14.5 |
12.2 |
23±1 |
@15 |
@15/25 |
15.5 |
13.0 |
25±1 |
@15/20 |
15.5 |
13.5 |
20±1 |
@15/10 |
15.5 |
14.5 |
10±1 |
@15/35 |
15.5 |
12.0 |
35±1 |
@19 |
@19/38 |
18.8 |
15.0 |
38±1 |
@19/22 |
18.8 |
16.6 |
22±1 |
@19/10 |
18.8 |
17.8 |
10±1 |
@19/36 |
18.8 |
16.2 |
26±1 |
@24 |
@24/40 |
24.0 |
20.0 |
24±1 |
@24/25 |
24.0 |
21.5 |
25±1 |
@24/12 |
24.0 |
22.8 |
12±1 |
@24/29 |
24.0 |
21.1 |
29±1 |
@29 |
@29/42 |
29.2 |
25.0 |
42±1 |
@29/26 |
29.2 |
26.6 |
26±1 |
@29/12 |
29.2 |
28.0 |
12±1 |
@29/32 |
29.2 |
26.0 |
32±1 |
@34 |
@34/45 |
34.5 |
30.0 |
45±1 |
@34/28 |
34.5 |
31.7 |
28±1 |
@34/12 |
34.5 |
33.3 |
12±1 |
@34/35 |
34.5 |
31.0 |
35±1 |
@40 |
@40/50 |
40.0 |
35.0 |
50±1 |
@40/35 |
40.0 |
36.5 |
35±1 |
@40/12 |
40.0 |
38.8 |
12±1 |
@40/38 |
40.0 |
36.2 |
38±1 |
@45 |
@45/50 |
45.0 |
40.0 |
50±1 |
@45/40 |
45.0 |
41.0 |
40±1 |
@45/12 |
45.0 |
43.8 |
12±1 |
@50 |
@50/50 |
50.0 |
45.0 |
50±1 |
. |
. |
. |
. |
@50/12 |
50.0 |
48.8 |
12±1 |
@55 |
@55/50 |
55.0 |
50.0 |
50±1 |
. |
. |
. |
. |
@55/12 |
55.0 |
53.8 |
12±1 |
@60 |
@60/50 |
60.0 |
55.0 |
50±1 |
. |
. |
. |
. |
@60/12 |
60.0 |
58.8 |
12±1 |
@71 |
@71/60 |
71.0 |
65.0 |
60±1 |
. |
. |
. |
. |
@71/15 |
71.0 |
69.5 |
15±1 |
@100 |
@100/60 |
100.0 |
94.0 |
60±1 |
. |
. |
. |
. |
. |
. |
. |
. |
備考: |
@ |
栓のテーパーは、1/10とする。 |
|

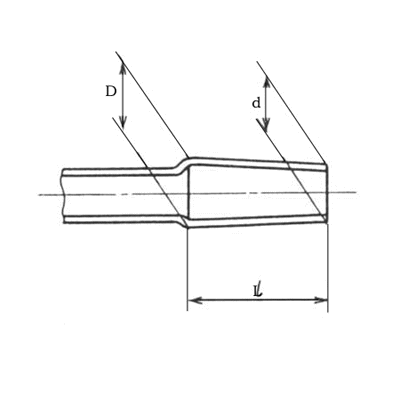

A |
栓のテーパー1/10は、D-d/L=1/10の式で与えられる。 |
|

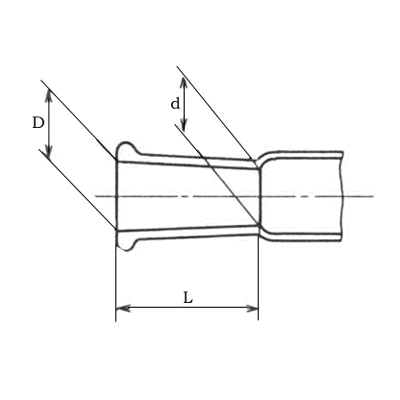

B |
テーパーの許容差は、長さ10mmに対して±0.006mmと規定され、 |
|
|
D-d/L=1±0.006/10の式で示される。 |
|
|
|
