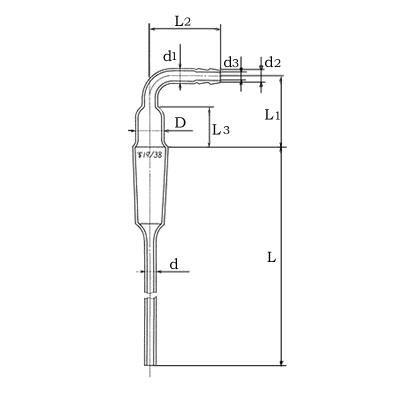

共通すり合わせガス吹き込み管 |
単位 mm |
すり合わせ(@) |
脚 |
胴 |
ゴム止管 |
長さ(L) |
外径(d) |
長さ(L3) |
外径(D) |
長さ
(L1) |
長さ
(L2) |
径
(d1) |
外径
(d2) |
内径
(d3) |
@19/38 |
150 |
6±0.3 |
20 |
15±0.5 |
35±1 |
35±1 |
8±1 |
7 |
5 |
。 |
200 |
。 |
。 |
。 |
。。 |
。 |
。 |
。 |
。 |
。 |
300 |
。 |
。 |
。 |
。 |
。 |
。 |
。 |
。 |
備考: |
@ |
共通すり合わせは、原則として表中のものを使用するが、 |
|
|
近似の規格寸法のものを使用してもよい。 |
|
A |
共通すり合わせ記号@は、砂目又は焼付けを施す。 |
|
B |
共通すり合わせガス吹き込み管の呼び方は、 |
|
|
名称及び共通すり合わせ記号による。 |
|
|
例; 共通すり合わせガス吹き込み管 @19/38 |
|
|
|
