ガラスねじ |
単位 mm |
呼び寸法 |
A-10 |
A-12 |
A-14 |
A-16 |
A-18 |
A-20 |

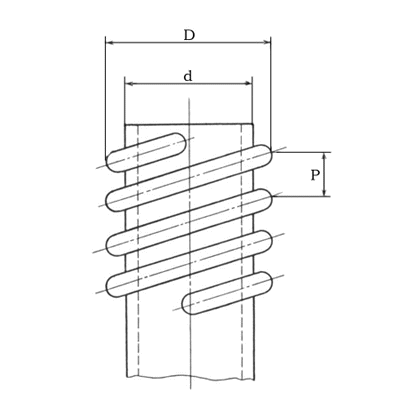

山径(D) |
10-0.35 |
12-0.35 |
14-0.40 |
16-0.40 |
18-0.50 |
20-0.50 |
谷径(d) |
8.6-0.35 |
10.6-0.35 |
12.32-0.40 |
14.32-0.40 |
15.98-0.50 |
17.98-0.50 |
ピッチ(P) |
2 |
1 |
2.5 |
2.5 |
3 |
3 |
呼び寸法 |
A-22 |
A-25 |
A-28 |
A-32 |
A-36 |
山径(D) |
22-0.60 |
25-0.60 |
28-0.70 |
32-0.70 |
36-0.80 |
谷径(d) |
19.64-0.60 |
22.64-0.60 |
25.30-0.70 |
29.30-0.70 |
33.30-0.80 |
ピッチ(P) |
3.5 |
3.5 |
4 |
4 |
4 |
呼び寸法 |
A-40 |
A-45 |
A-50 |
A-56 |
A-63 |
山径(D) |
40-0.80 |
45-0.80 |
50-0.80 |
56-0.80 |
63-1.00 |
谷径(d) |
37.30-0.80 |
42.30-0.80 |
47.30-0.80 |
53.30-0.80 |
60.00-1.00 |
ピッチ(P) |
4 |
4 |
4 |
4 |
5 |
呼び寸法 |
A-70 |
A-80 |
A-90 |
A-100 |
A-112 |
A-125 |
山径(D) |
70-1.00 |
80-1.00 |
90-1.00 |
100-1.20 |
112-1.20 |
125-1.20 |
谷径(d) |
67.00-1.00 |
77.00-1.00 |
87.0-1.00 |
97.0-1.20 |
109-1.20 |
122-1.20 |
ピッチ(P) |
5 |
5 |
5 |
5 |
5 |
5 |
呼び寸法 |
B-13 |
B-15 |
B-18 |
B-20 |
B-22 |
山径(D) |
12.88±0.18 |
14.58±0.18 |
17.63±0.25 |
19.63±0.25 |
21.64±0.25 |
谷径(d) |
11.35±0.18 |
13.06±0.18 |
15.49±0.25 |
17.50±0.25 |
19.51±0.25 |
ピッチ(P) |
2.1 |
2.1 |
3.2 |
3.2 |
3.2 |
呼び寸法 |
B-24 |
B-28 |
B-33 |
B-38 |
山径(D) |
23.62±0.25 |
27.33±0.30 |
31.83±0.30 |
37.83±0.43 |
谷径(d) |
21.49±0.25 |
24.94±0.30 |
29.44±0.30 |
34.67±0.43 |
ピッチ(P) |
3.2 |
4.2 |
4.2 |
4.2 |
備考: |
@ |
ガラスねじは、ねじ部と直管部(加工上の絞り部分を含む)から構成される。 |
|
A |
口形状、ねじ山数、肉厚および長さは規定しない。 |
|
B |
ねじ山の巻き方向は、原則として右ねじとする。 |
|
C |
ねじは、原則として平行ねじ、形状は丸ねじとする。 |
|
D |
呼び寸法A群の寸法公差の+値は0とする。 |
|
E |
ガラスねじの呼び方は、名称及び呼び寸法による。 |
|
|
例; ガラスねじ A-32 |
|
|
|
