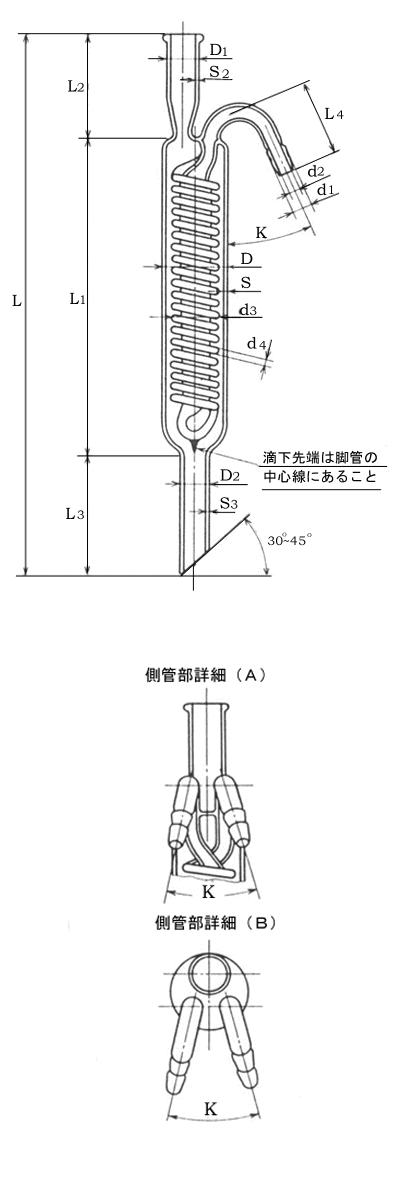

ジムロート冷却器 |
単価mm |
呼び寸法 |
200 |
300 |
400 |
500 |
外筒 |
長さ(L1) |
200±5 |
300±5 |
400±5 |
500±5 |
外径(D) |
30±1 |
35±1 |
45±1 |
50±1 |
厚さ(S) |
1.8±0.2 |
2.0±0.2 |
2.0±0.2 |
2.0±0.2 |
内管 |
巻径(d3) |
24±2 |
28±2 |
35±2 |
40±2 |
巻管(d4) |
7±0.5 |
7±0.5 |
8±0.5 |
8±0.5 |
巻数(約) |
18 |
25 |
30 |
38 |
上口 |
長さ(L2) |
60±5 |
70±5 |
100±5 |
110±5 |
外径(D1) |
18±0.6 |
20±0.6 |
22±0.6 |
25±0.6 |
厚さ(S2) |
1.6±0.2 |
1.6±0.2 |
1.6±0.2 |
2.0±0.2 |
脚 |
長さ(L3) |
100±5 |
110±5 |
120±5 |
130±5 |
外径(D2) |
10±0.5 |
12±0.5 |
15±0.6 |
15±0.6 |
厚さ(S3) |
1.6±0.2 |
1.6±0.2 |
1.6±0.2 |
1.6±0.2 |
側管 |
長さ(L4) |
30±2 |
30±2 |
30±2 |
35±2 |
外径(d1) |
8±0.5 |
8±0.5 |
8±0.5 |
10±0.5 |
内径(d2) |
5±0.5 |
5±0.5 |
5±0.5 |
7±0.5 |
角度(K) |
30° |
30° |
30° |
30° |
全長(L) |
360±10 |
480±10 |
620±10 |
740±10 |
備考: |
@ |
外管に付く側管は、同じ側になければならない。 |
|
A |
ジムロート冷却器の呼び方は、名称及び呼び寸法による。 |
|
|
例; ジムロート冷却器 300mm |
|
|
|
