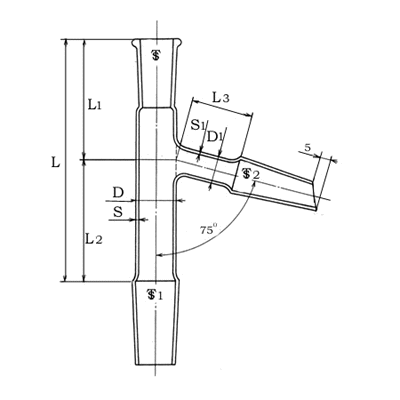

共通すり合わせト字形連結管 |
単位mm |
すり合わせ記号(@) |
@15/35 |
@15/35 |
すり合わせ記号(@1) |
@19/38 |
@24/40 |
すり合わせ記号(@2) |
@19/38 |
@19/38 |
主管 |
長さ(L) |
90±2 |
120±2 |
長さ(L1) |
60±1 |
60±1 |
長さ(L2) |
30±1 |
60±1 |
外径(D) |
15±0.5 |
20±0.5 |
厚さ(S) |
2.0±0.5 |
2.0±0.5 |
側管 |
長さ(L3) |
30±1 |
30±1 |
外径(D1) |
15±0.5 |
15±0.5 |
厚さ(S1) |
2.0±0.2 |
2.0±0.2 |
備考: |
@ |
共通すり合わせは、原則として表中のものを使用するが、 |
|
|
近似の規格寸法のものを用いてもよい。 |
|
A |
共通すり合わせ記号@は、砂目又は焼付けを施す。 |
|
B |
共通すり合わせト字型連結管の呼び方は、 |
|
|
名称及び共通すり合わせ記号による。 |
|
|
例; 共通すり合わせト字型連結管 |
|
|
@15/35×@19/38×@19/38 |
|
|
|
