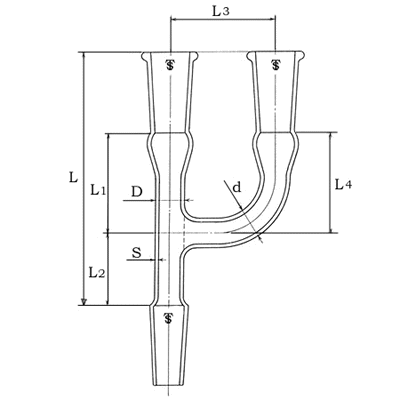

| 共通すり合わせＹ字形連結管 |
| 単位ｍｍ |
| すり合わせ記号（@） |
@19/38 |
| 主管 |
長さ（Ｌ） |
115±2 |
| 長さ（Ｌ1） |
45±1 |
| 長さ（Ｌ2） |
30±1 |
| 外径（Ｄ） |
15±0.5 |
| 厚さ（Ｓ） |
2.0±0.5 |
| 幅 （Ｌ3） |
50±2 |
| 側管 |
長さ（Ｌ4） |
45±1 |
| 外径（Ｄ1） |
15±0.5 |
| 備考： |
@ |
共通すり合わせは、原則として表中のものを使用するが、 |
|
|
近似の規格寸法のものを用いてもよい。 |
|
A |
共通すり合わせ記号@は、砂目又は焼付けを施す。 |
|
B |
共通すり合わせＹ字型連結管の呼び方は、 |
|
|
名称及び共通すり合わせ記号による。 |
|
|
例； 共通すり合わせＹ字型連結管 |
|
|
@19/38×@19/38×@19/38 |
|
|
|
