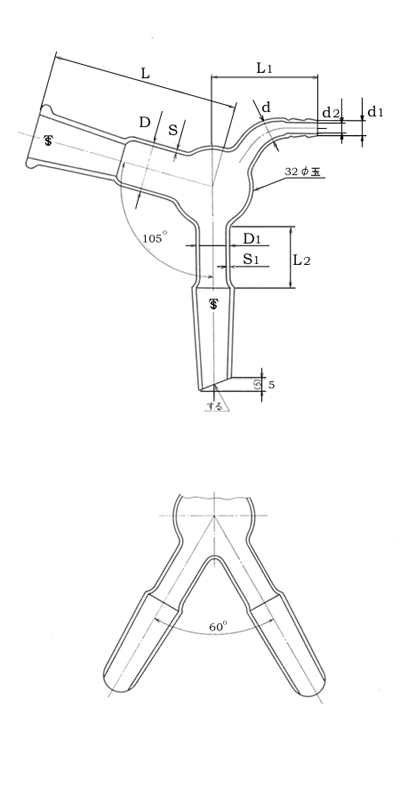

共通すり合わせ減圧二又連結管 |
単位mm |
すり合わせ記号(@) |
@19/38 |
頭管 |
長さ(L) |
78±2 |
外径(D) |
22±0.7 |
厚さ(S) |
2.0±0.5 |
側管 |
長さ(L2) |
25±1 |
外径(D1) |
15±0.5 |
厚さ(S1) |
2.0±0.5 |
ゴム止管 |
長さ(L1) |
45 |
外径(d) |
8±1 |
外径(d1) |
7 |
内径(d2) |
5 |
備考: |
@ |
共通すり合わせは、原則として表中のものを使用するが、 |
|
|
近似の規格寸法のものを用いてもよい。 |
|
A |
共通すり合わせ記号@は、砂目又は焼付けを施す。 |
|
B |
共通すり合わせ減圧二又連結管の呼び方は、 |
|
|
名称及び共通すり合わせ記号による。 |
|
|
例; 共通すり合わせ減圧二又連結管 @19/38×@19/38 |
|
|
|
|
|
|
