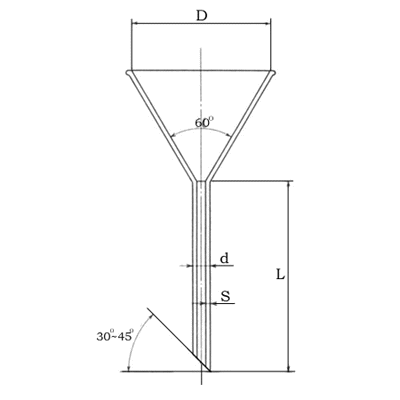

ロート |
単位 mm |
呼び寸法 |
45 |
50 |
55 |
60 |
65 |
70 |
内径(D) |
45±2 |
50±2 |
55±3 |
60±2 |
65±2 |
70±2 |
脚 |
長さ(L) |
45±3 |
50±3 |
55±3 |
60±5 |
65±5 |
70±5 |
外径(d) |
7±0.3 |
7±0.3 |
8±0.5 |
8±0.5 |
8±0.5 |
8±0.5 |
厚さ |
1.2±0.1 |
1.2±0.1 |
1.6±0.2 |
1.6±0.2 |
1.6±0.2 |
1.6±0.2 |
備考: |
@ |
ロートの内面は滑らかにし、上端周辺は、かどを取らなければならない。 |
|
A |
ロート呼び方は、名称及び呼び寸法による。 |
|
|
例; ロート 45mm |
|
|
|
