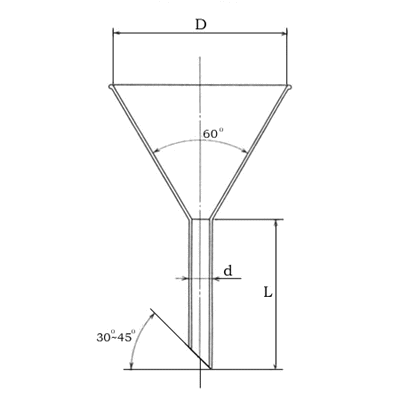

厚物ロート |
単位 mm |
呼び寸法 |
90 |
120 |
150 |
180 |
210 |
240 |
300 |
内径(D) |
90±3 |
120±4 |
150±5 |
180±6 |
210±8 |
240±10 |
300±10 |
脚 |
長さ(L) |
75±4 |
100±5 |
120±6 |
145±7 |
170±9 |
195±10 |
240±17 |
外径(d) |
12±1.5 |
15±2 |
18±2 |
20±2 |
23±2 |
25±3 |
30±3 |
備考: |
@ |
ロートの内面は滑らかにし、上端周辺は、かどを取らなければならない。 |
|
A |
脚は、許容差内の円筒で、下方にわずかに円錐状に細める。 |
|
B |
厚物ロート呼び方は、名称及び呼び寸法による。 |
|
|
例; 厚物ロート 90mm |
|
|
|
